主要特性
- 符合CEM规范 Rev 1.1 和 2.0
- 支持系统和add-in卡测试
- 将 SigTest 库集成到示波器软件中,可实现用于一致性测试的精确算法的自动化
- 连接图显示了使用 PCI-SIG CBB板和CLB板的正确设置。
- 报告生成包含 2.5Gb/s、具有 5.0dB 去加重的 3.5Gb/s 和具有 5.0dB 去加重的 6.0Gb/s 的 CEM 测试
- 简单易用的自动化测试

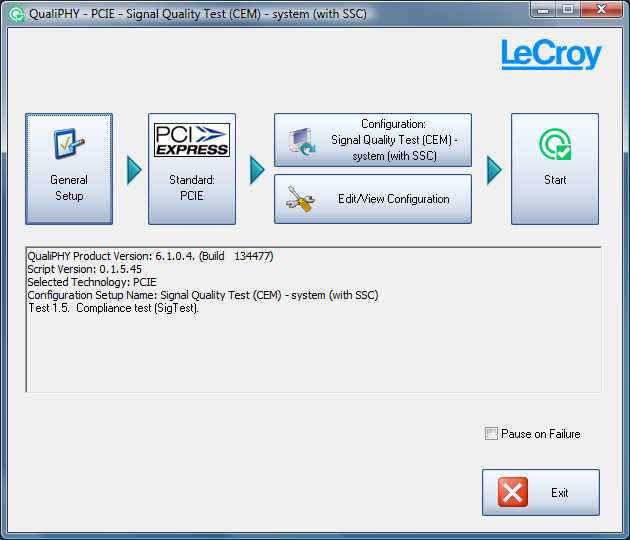

Teledyne LeCroy QPHY-PCIe 测试解决方案为 Teledyne LeCroy 示波器提供自动化控制,以执行CEM规范 Rev 1.1 和 2.0 所述的整个发射机物理层测试
规范描述了系统板和add-in卡的测试要求。 QPHY-PCIe 能够根据系统板和add-in卡的规范测试合规性。
![](../../www.teledynelecroy.com/images/serialdata/qphy_pcie_main_sm.jpg)
通过将 SigTest 库集成到示波器软件中,QPHY-PCIe 可以使用与规范中描述的完全相同的算法完全自动化所有必需的一致性测试。
此外,QPHY-PCIe 可以运行所有 2.5GT/s 测试,然后是所有 5.0GT/s 和 3.5dB 去加重测试,最后是所有 5.0Gt/s 和 6.0dB 去加重测试. 这允许用户为所有 3 个测试阶段创建一份测试报告。
这些功能使 QPHY-PCIe 成为一个包罗万象的自动化测试套件,可满足 2.5GT/s 和 5.0GT/s PCI Express 发射器一致性测试的要求。
![](../../www.teledynelecroy.com/images/serialdata/qphy_pcie_qphy_report_compare_sm.jpg)

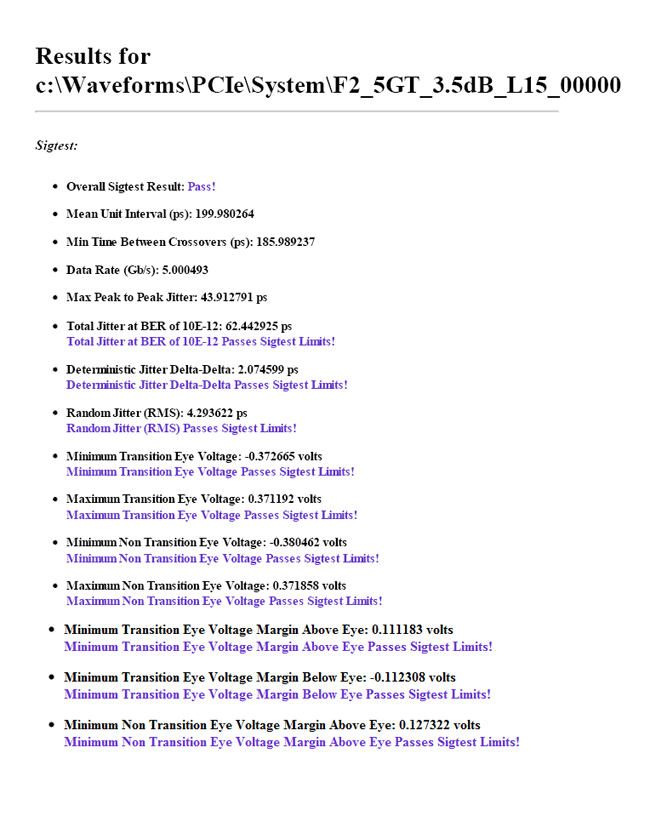

集成 SigTest 库
通过将 SigTest 库集成到示波器软件中,PCI-SIG 提供的精确算法用于计算结果。 这确保了与运行独立的 SigTest 实用程序相同的准确结果,并具有能够从示波器软件中运行该实用程序的额外好处。
![](../../www.teledynelecroy.com/images/serialdata/qphy_pcie_sigtest_report_compare_sm.jpg)

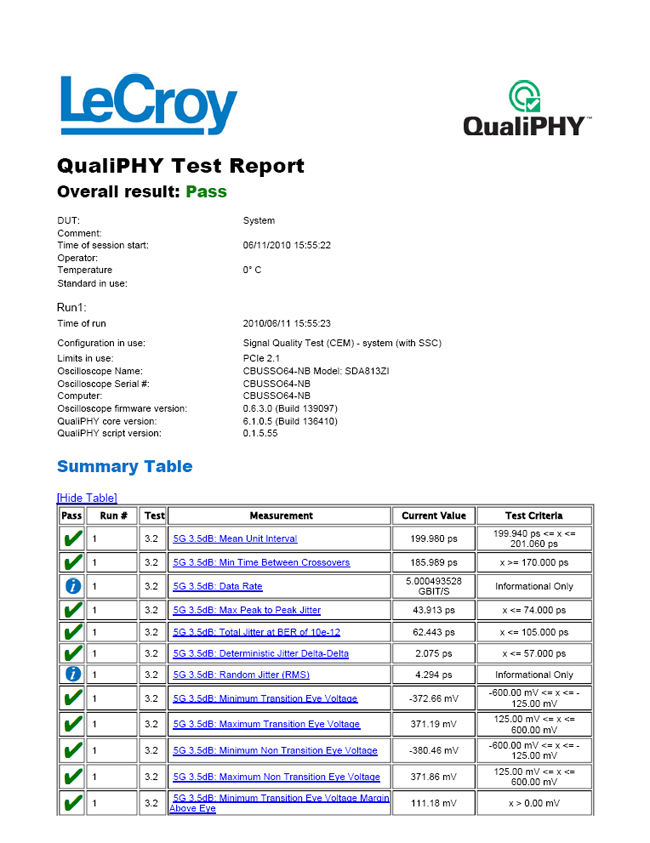

全面且易于阅读的测试报告
测量结果通常需要汇总并制成表格以快速验证规格。 此信息连同仪器和信号采集/测试条件设置,形成完整的文档记录。 QPHY-PCIe 通过合并一个自动 HTML 报告生成引擎简化了这个过程。 创建的测试报告包含每个单独测试结果的表格数值,包括通过/失败和规格限制列。 报告也可以保存为 PDF、HTML 或 XML。
高级调试功能
如果发现合规性测试失败,可以使用 Teledyne LeCroy 的 SDA II 串行数据分析包来帮助快速轻松地找到根本原因。 SDA II 能够同时执行眼图和抖动测量,并完全集成到示波器应用软件中。 此外,凭借 IsoBER、ISI Plot、Pj Inverse FFT 和多个抖动模型等专用功能,SDA II 提供了对测量的眼图和抖动参数的深入了解,从而更容易识别问题的根源。
![](../../www.teledynelecroy.com/images/serialdata/qphy_pcie_equalization_emulation_sm.jpg)

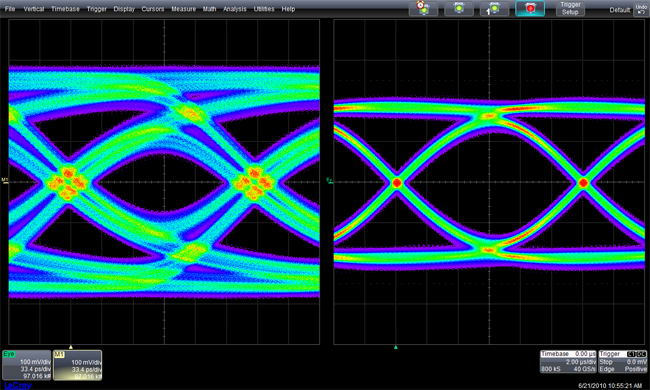

该 Eye Doctor II 分析软件允许用户在连续时间线性均衡 (CTLE)、前馈均衡 (FFE) 和/或决策反馈均衡 (DFE) 之后查看他们的信号。 这使用户能够看到使用均衡的实际接收器如何解释他们的信号。
![](../../www.teledynelecroy.com/images/serialdata/qphy_pcie_sda2_sm.jpg)

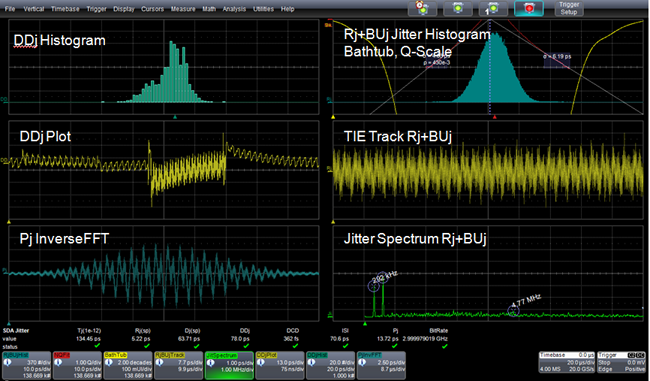

Teledyne LeCroy 的 SDA II 分析软件包含时钟和数据信号的集成抖动和定时分析。 它允许分析示波器最大存储深度的数据,并使用 X-Stream II 技术,SDA II 可以比其他解决方案快 50 倍的速度显示眼图和抖动分解结果。 此外,可从预配置 PLL 列表中选择用于 PCI Express 的特定 PLL。 最后,SDA II 包含 2 种独立的抖动分解方法; 行业标准光谱方法和 NQ-scale方法。 NQ-scale 对于正确区分存在串扰的系统中的随机抖动和确定性抖动至关重要。
![](../../www.teledynelecroy.com/images/serialdata/qphy_pcie_usb3_sm.jpg)

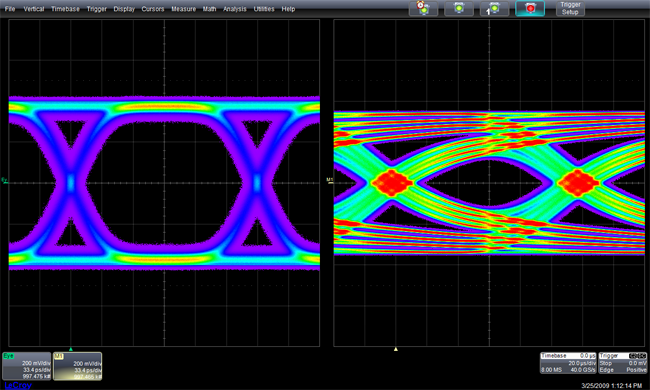

此外,该 Eye Doctor II 分析软件还支持通道仿真。 对于 PCIe 测试,设计工程师将在发射器的输出端执行串行数据测量。 然而,在参考串行数据通道的远端进行分析对于调试问题非常有用。要实现这一点,他们可以使用物理通道在通道之后进行测量,或者他们可以使用通道仿真来查看他们的串行数据信号看起来就像是通过通道传输的一样。
