主要特性
-
自动化 DisplayPort 2.0 源 PHY 一致性测试规范 (CTS)
-
使用 安立 MP1900A 进行自动接收器校准和 PHY 一致性测试
-
多通道测试提供最快的可用测试
-
支持 USB-C、标准/增强型 DP 和 mDP TPA 测试夹具和 AUX 控制器自动化
-
连接示意图有助于确保您在第一次尝试时获得正确的设置
-
一致性测试报告生成创建包含所有测试信息的综合报告
来源测试
QPHY-DP20-SOURCE SW 自动执行 DisplayPort 2.0 PHY CTS 中针对超高比特率（UHBR10、UBRB13.5 和 UHBR20）定义的所有源测试，以及 1、2 或 4 通道的多通道一致性测试。 还包括用于 DisplayPort 1.4a（RBR、HBR、HBR2 和 HBR3）数据速率的 一致化 软件。 大容量测试实验室的理想选择， LabMaster 10 Zi-A 可以同时在两个 DisplayPort 2.0 通道上捕获、分析和报告结果——减少用户干预并提供最快的测试时间。
多通道测试和高级分析
SDAIII-CompleteLinQ 在测试期间显示所有四个通道，提供有关 PHY 信号完整性的实时反馈。 多通道分析还可用于可视化 TP2 至 TP3EQ 信号路径，以分析嵌入式电缆、CTLE 和 DFE 对源信号的影响。 为了进一步分析抖动源，可以轻松配置每个通道以显示统计和频谱抖动分解。
接收端测试
QPHY-DP20-SINK SW 使用 MP2.0A 为 DisplayPort 1900 数据速率提供自动校准和一致性测试。
接收端通道校准

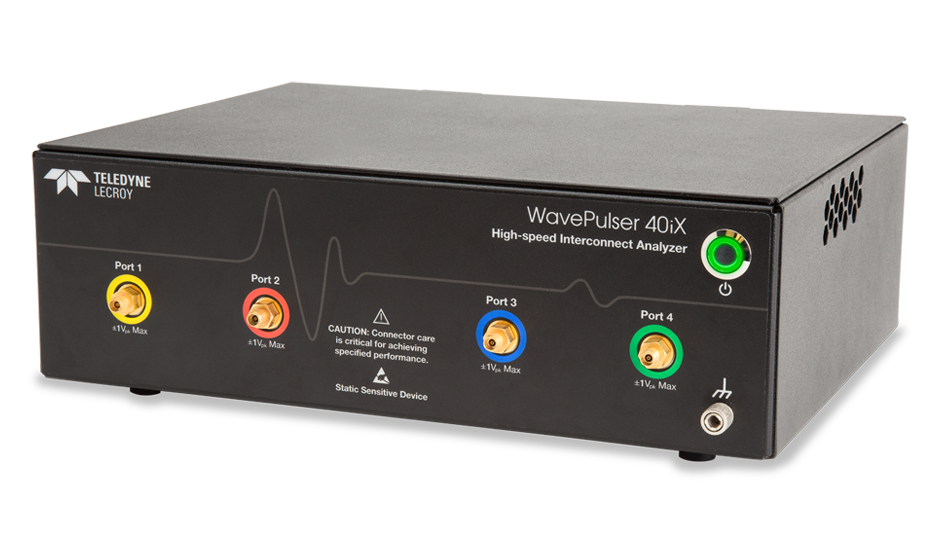

在 接收端 校准期间，必须校准 ISI。 用于测试的 DisplayPort 电缆的插入损耗 (IL) 经测量在 CTS 限制范围内； 然后校准通道的 Total Channel IL。 这 WavePulser 40iX 高速互连分析仪提供具有成本效益的 4 端口、40GHz s 参数测量，外形小巧，可在同一测试台上访问。
